新型变压器检测装置

发布时间:2022/11/16

变压器检测装置

摘要: 本发明提供一种变压器检测装置,它包括活动检测组件、检测物装夹治具和固定检测组件,在活动检测组件和固定检测组件上设有多个接插触头,在检测物装夹治具上设有用于连接变压器的转换底座,检测物装夹治具上还设有与接插触头相对应的用于导电的第三转换接插部;活动检测组件和固定检测组件滑动安装在导杆上。通过采用机械断开式的设计,在装卸变压器的过程中,在机械力的作用下,电路完全断开,确保了检测的安全性。设置的检测物装夹治具,能够方便地通过更换转换底座适应不同型号的变压器,例如插脚式或贴片式,以及不同规格的变压器。设置的接插触头与传统的接触触头相比,避免在高压工况下容易因接触不良产生电弧的缺陷。

技术领域:本发明涉及变压器检测领域,特别是一种非常适用于高压工况下检测的变压器检 测装置。

背景技术:现有的小型变压器检测通常采用一个插接治具,将变压器插上后再通入电流进行 各项检测,但是这种方式检测效率较低,而且劳动强度也很高,仅适用于抽查。而且存在高 压检测的工况中存在触电的隐患。
现有一种滑道式的检测装置,通过将变压器放置在滑道上,当滑过固定位置时,使 变压器停止,从而对变压器的参数进行测试,但是该结构在高压工况下容易产生电弧,甚至 短路,安全隐患大。

发明内容:本发明所要解决的技术问题是提供一种变压器检测装置,能够大幅提高检测过程 中的安全性,使在装卸待检测变压器的过程中,整个装夹治具不会导电,优选的方案中,能 够实现自动化的检测,能够方便适应不同规格的变压器。

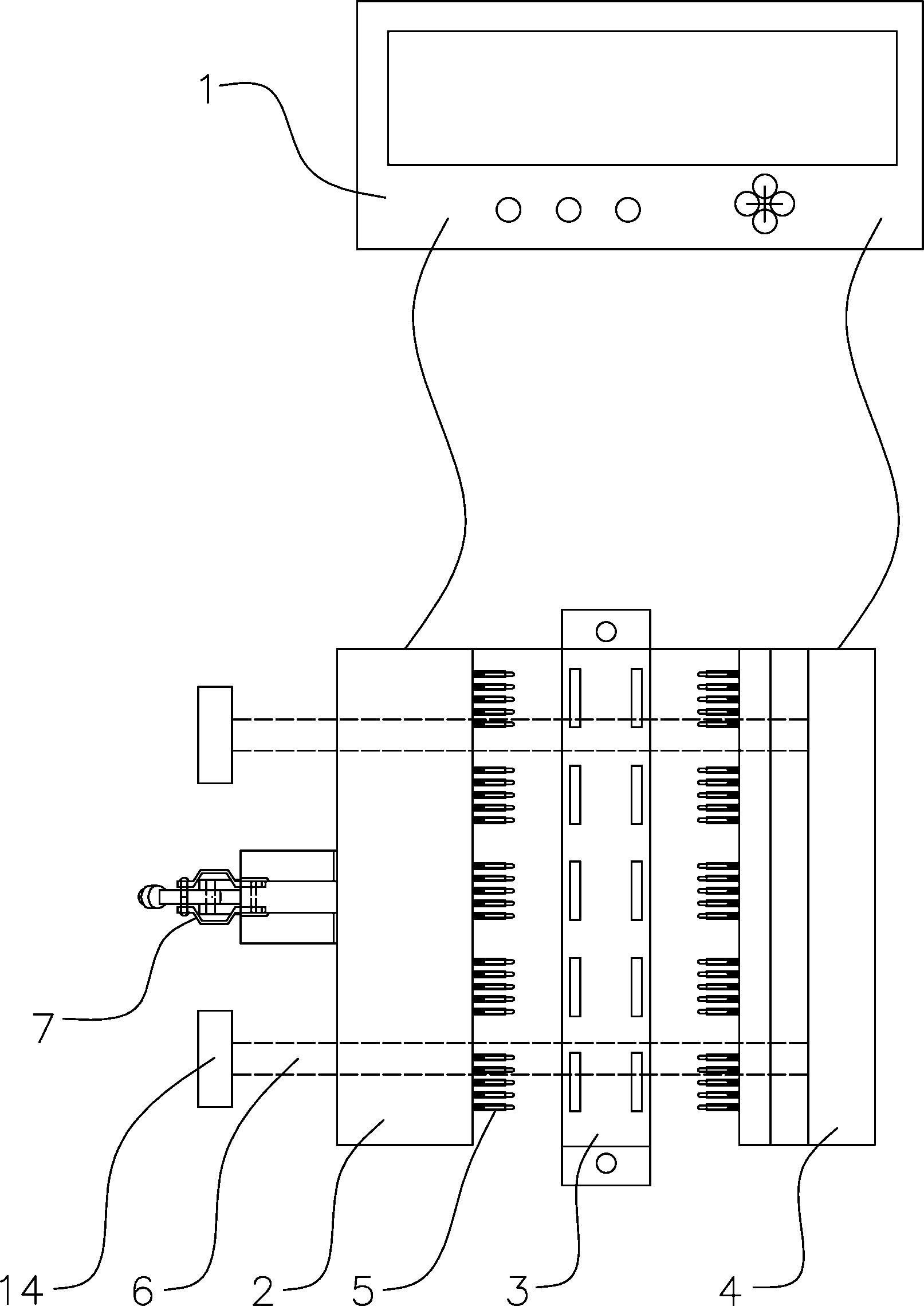

新型变压器检测装置(图1)
