电子元器件引脚整平机

发布时间:2022/10/21

电子元器件引脚整平机 [实用新型]

摘要: 本实用新型提供了电子元器件引脚整平机,它包括底座,所述底座的顶部固定有立柱支撑座,所述立柱支撑座的顶部对称固定有第一立柱和第二立柱,所述第一立柱和第二立柱之间固定有导向筒,所述第一立柱和第二立柱的顶部通过轴承座结构支撑安装有曲轴,所述曲轴上套装有转动套,所述转动套的底部连接有顶杆,所述顶杆与导向筒构成滑动配合,所述顶杆的底端固定安装有压块,所述压块的正下方设置有支撑模具。此整平机能够用于贴片式变压器引脚的整平作业,进而提高了其整平效率,替代传统的人工作业方式,保证了整平的质量。

简介: 1.电子元器件引脚整平机,其特征在于:它包括底座(1),所述底座(1)的顶部固定有立柱支撑座(16),所述立柱支撑座(16)的顶部对称固定有第一立柱(15)和第二立柱(17),所述第一立柱(15)和第二立柱(17)之间固定有导向筒(6),所述第一立柱(15)和第二立柱(17)的顶部通过轴承座结构支撑安装有曲轴(10),所述曲轴(10)上套装有转动套(9),所述转动套(9)的底部连接有顶杆(5),所述顶杆(5)与导向筒(6)构成滑动配合,所述顶杆(5)的底端固定安装有压块(4),所述压块(4)的正下方设置有支撑模具(3)。

技术领域:本实用新型涉及电子元器件加工设备领域,特别是涉及一种电子元器件引脚整平机。

背景技术:对于贴片式的变压器电子元器件,其主要采用双排布置的扁平引脚,为了保证其后续贴装焊接的可靠性,需要在出厂之前将扁平引脚整平,而目前通常采用的整平方式,是将原件的引脚放置模具上,然后,通过人工锤击的方式将所有引脚一次性锤平,上述的操作方式,作业人员的工作量大,而且在整平过程中,有可能损坏引脚。

实用新型内容:本实用新型的目的是提供电子元器件引脚整平机,此整平机能够用于贴片式变压器引脚的整平作业,进而提高了其整平效率,替代传统的人工作业方式,保证了整平的质量。

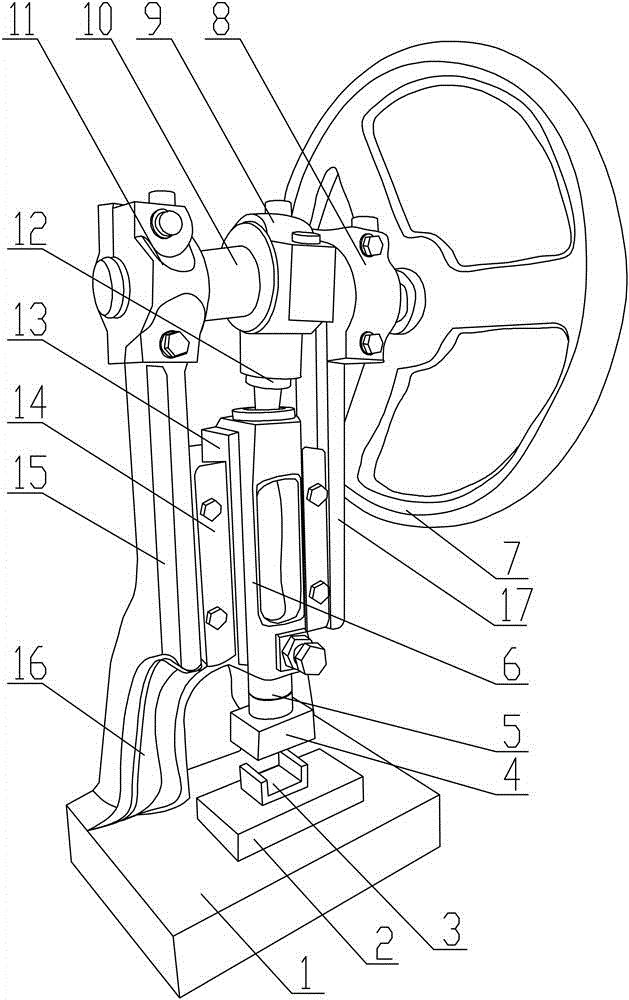

电子元器件引脚整平机(图1)
