变压器绕线机的双工位切换上料机构

发布时间:2022/10/25

变压器绕线机的双工位切换上料机构

摘要: 本实用新型提供了变压器绕线机的双工位切换上料机构,它包括底板,所述底板上设置有滑轨,所述滑轨上通过滑动支撑安装有滑移板,所述滑移板通过卡装结构与用于驱动其沿着滑轨滑动的往复动力装置相连,所述滑移板的顶部设置有等间距布置的用于放置变压器元件的装夹模具,在相邻的两个装夹模具之间设置有卸料工位。此上料机构能够用于小型变压器元件绕线过程中的自动上料,进而配合自动绕线机实现双工位切换的上料方式,大大的提高绕线效率。

简介: 1.变压器绕线机的双工位切换上料机构,其特征在于:它包括底板(13),所述底板(13)上设置有滑轨,所述滑轨上通过滑动支撑安装有滑移板(11),所述滑移板(11)通过卡装结构与用于驱动其沿着滑轨滑动的往复动力装置相连,所述滑移板(11)的顶部设置有等间距布置的用于放置变压器元件的装夹模具(15),在相邻的两个装夹模具(15)之间设置有卸料工位(16)。

技术领域:本实用新型涉及电子元器件加工设备领域,特别是涉及一种变压器绕线机的双工位切换上料机构。

背景技术:在小型变压器元器件的加工生产过程中,需要对其进行绕线操作,为了提高绕线效率,目前主要采用自动化绕线机进行绕线,自动绕线机目前通常采用双工位自动切换的操作方式,当一组元器件正在进行绕线时,另一组元器件在上料工位,等待上料,因此,需要给自动绕线机配备相应的自动上料机构来配合自动绕线机。

实用新型内容:本实用新型的目的是提供变压器绕线机的双工位切换上料机构,此上料机构能够用于小型变压器元件绕线过程中的自动上料,进而配合自动绕线机实现双工位切换的上料方式,大大的提高绕线效率。

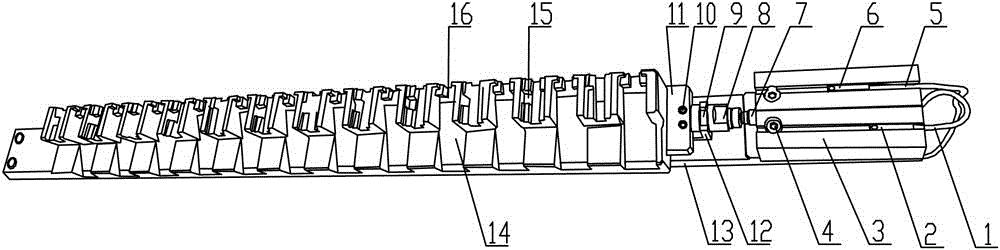

变压器绕线机的双工位切换上料机构(图1)
