变压器漆包线U型线圈的自动成型机

发布时间:2022/10/12

变压器漆包线U型线圈的自动成型机

摘要: 本实用新型提供了变压器漆包线U型线圈的自动成型机,包括主机箱,所述主机箱的前侧壁上固定有用于对铜丝原料进行进料导向的进料导向结构,进料导向结构之后的工位设置有用于对铜丝进行牵引的牵引动力装置,所述牵引动力装置的输出端设置有用于对矫直之后的铜丝进行导向的出料导向结构,所述出料导向结构的输出端设置有用于对铜丝进行切断的切断机构,所述切断机构之后的工位设置有后导向板结构,所述后导向板结构之后设置有用于对铜丝进行压紧的伸缩式压紧机构,所述伸缩式压紧机构之后的工位设置有弯曲机构。替代传统的人工作业方式,大大的提高了工作效率,保证了U型线圈的成型精度,最终保证产品的质量。

简介:1.变压器漆包线U型线圈的自动成型机,其特征在于:它包括用于对铜丝卷料进行储存的铜丝卷支撑架(1);还包括主机箱(9),所述主机箱(9)的前侧壁上固定有用于对铜丝原料进行进料导向的进料导向结构(5),所述进料导向结构(5)之前的工位设置有用于对铜丝进行复合矫直的竖向矫直结构(3)和横向矫直结构(4),所述进料导向结构(5)之后的工位设置有用于对铜丝进行牵引的牵引动力装置(6),所述牵引动力装置(6)的输出端设置有用于对矫直之后的铜丝进行导向的出料导向结构(8),所述出料导向结构(8)的输出端设置有用于对铜丝进行切断的切断机构(10),所述切断机构(10)之后的工位设置有后导向板结构(11),所述后导向板结构(11)之后设置有用于对铜丝进行压紧的伸缩式压紧机构(12),所述伸缩式压紧机构(12)之后的工位设置有弯曲机构(13)。

技术领域:本实用新型涉及电子元器件加工设备领域,特别是涉及一种变压器漆包线U型线圈的自动成型机。

背景技术:小型变压器电子元器件的生产过程中,需要对漆包线进行绕线,其内部骨架是采用U型线圈,U型线圈是采用粗铜线进行弯曲而成,而且对两个引脚之间的间距以及弯曲角度精度要求较高。

目前,通常对U型线圈的弯曲成型主要采用手工弯曲成型的方式,采用手工弯曲的方式,工作效率比较低,而且作业人员的劳动强度高,在手工弯曲过程中,无法保证引脚之间的间距精度要求,而且无法保证弯曲角度,进而无法保证产品的质量。

实用新型内容:本实用新型的目的是提供变压器漆包线U型线圈的自动成型机,此自动成型机能够用于变压器元件的U型线圈的全自动弯曲成型和切断操作,进而实现其全自动化生产,替代传统的人工作业方式,大大的提高了工作效率,保证了U型线圈的成型精度,最终保证产品的质量。

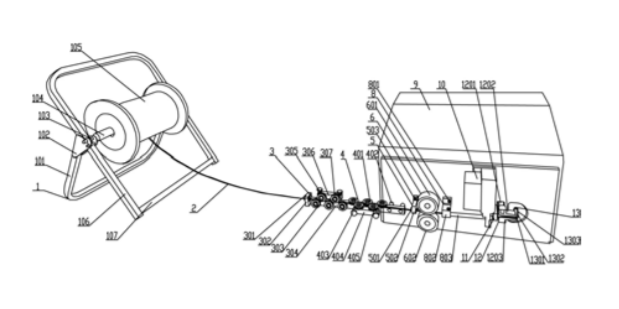

变压器漆包线U型线圈的自动成型机(图1)
