实用新型卷带成型机

发布时间:2022/09/23

摘要: 本实用新型提供了一种卷带成型机,包括工作台,所述工作台上设有对卷带进行加热及吸塑挤压成型的加热机构和吸塑机构,所述加热机构远离吸塑机构的一侧设有清洁机构;所述清洁机构包括固定在加热机构侧面的壳体,所述壳体的两侧分别开设有进料口和出料口,所述壳体内的卷带的上方和下方均设有环形的清洁棉,位于所述卷带上方和下方清洁棉相背离的一端均延伸至壳体外,所述清洁棉内设有可根据清洁棉厚度进行上下调节的驱动机构。本实用新型可以有效的对卷带上的灰尘及颗粒等杂质进行有效的清理,还可以实现不停机并且快速的对清洁棉进行更换,提高了工作效率同时加强了对卷带的清理效果。

简介:1.一种卷带成型机,包括工作台(1),其特征在于:所述工作台(1)上设有对卷带(6)进行加热及吸塑挤压成型的加热机构和吸塑机构,所述加热机构远离吸塑机构的一侧设有清洁机构;所述清洁机构包括固定在加热机构侧面的壳体(4),所述壳体(4)的两侧分别开设有进料口和出料口,所述壳体(4)内的卷带(6)的上方和下方均设有环形的清洁棉(45),位于所述卷带(6)上方和下方清洁棉(45)相背离的一端均延伸至壳体(4)外,所述清洁棉(45)内设有可根据清洁棉(45)厚度进行上下调节的驱动机构;所述壳体(4)内还设有用于辅助清洁卷带(6)的辅助机构。

技术领域:本实用新型涉及包装卷带加工设备技术领域,尤其涉及一种卷带成型机。

背景:卷带成型机是用来对PS、PC或PVC等卷带进行加工成型的设备,对卷带进行输送的过程中,先对卷带进行加热,然后进行吸塑及挤压成型,再对卷带进行冲孔后,最后将成型的卷带收卷在一起;但现如今的卷带成型机在对卷带进行加工时,由于卷带在收卷或运输等过程中,卷带的表面上粘附了灰尘等颗粒杂质后,会对卷带在进行后续的加工时造成影响,导致卷带加热时受热不均匀,影响卷带后续的加工;或者卷带在吸塑及挤压成凹型时,卷带的凹槽内会有凸出部位等情况,影响了后续对产品的包装,给工作人员带来了很大的麻烦。

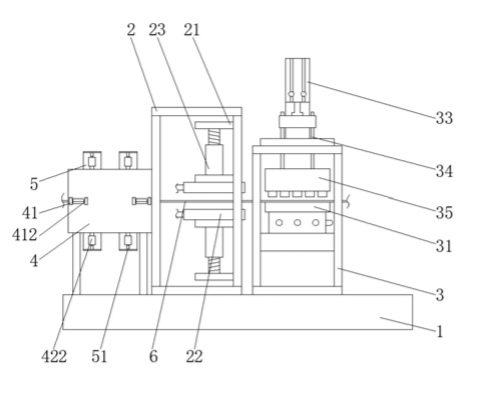

实用新型卷带成型机(图1)
