平面变压器飞线切脚器

发布时间:2022/09/30

摘要: 本实用新型公开了一种平面变压器飞线切脚器,包括顶模和底模,底模顶面开有容纳变压器的容纳槽,顶模底面固定有冲切块,底模开有与冲切块配合的冲切通孔。底模的容纳槽中心固定有定位柱;顶模底面分散地固定有至少三根导向杆,导向杆上滑动连接有一被各导向杆穿过的压紧板,压紧板底面开有容纳变压器的让位槽;所述导向杆端部具有限位块,使压紧板不会脱出导向杆;压紧板和顶模之间均匀地固定有若干弹簧。利用专用的模具对飞线进行切脚操作,保证了同一变压器剪切过后所保留的各飞线的长度相等,使用该模具进行剪切的各变压器剪切过后保留的飞线长度也保持恒定。并且一次冲切动作可以完成一个变压器所有飞线的冲切,提高了飞线切脚效率。

简介:1.一种平面变压器飞线切脚器,其特征在于:包括顶模和底模,所述底模顶面开有容纳变压器的容纳槽,顶模底面固定有冲切块,底模开有与所述冲切块配合的冲切通孔;所述底模的容纳槽中心固定有定位柱;所述顶模底面分散地固定有至少三根导向杆,导向杆上滑动连接有一被各导向杆穿过的与顶模底面平行的压紧板,所述压紧板底面正对所述容纳槽的位置开有容纳变压器的让位槽;所述导向杆端部具有限位块,使所述压紧板不会脱出导向杆;所述压紧板和所述顶模之间均匀地固定有若干弹簧,当压紧板抵触限位块而与顶模距离最远时,弹簧仍处于压缩状态,此时冲切块底面高于压紧板底面或与压紧板底面相平。

技术领域:本实用新型涉及变压器生产领域,具体涉及一种平面变压器飞线切脚器。

背景技术:变压器生产时在骨架上绕线后会伸出若干根飞线,根据组装需求飞线可能竖直向上延伸也可能水平向两侧延伸,飞线向两侧水平延伸的我们称其为平面变压器。由于后续装配的需求,需将过长的飞线截断,但常规的截断方法很难保持各飞线剪切平整,也很难保证各变压器的飞线剪切后保留的长度相同,不利于后续的装配作业。

实用新型内容:针对常规剪切方式难以使飞线保留长度统一且难以修剪平整的问题,本实用新型提供了一种专用的平面变压器飞线切脚器。

利用专用的模具对飞线进行切脚操作,保证了同一变压器剪切过后所保留的各飞线的长度相等,使用该模具进行剪切的各变压器剪切过后保留的飞线长度也保持恒定。并且一次冲切动作可以完成一个变压器所有飞线的冲切,提高了飞线切脚效率。

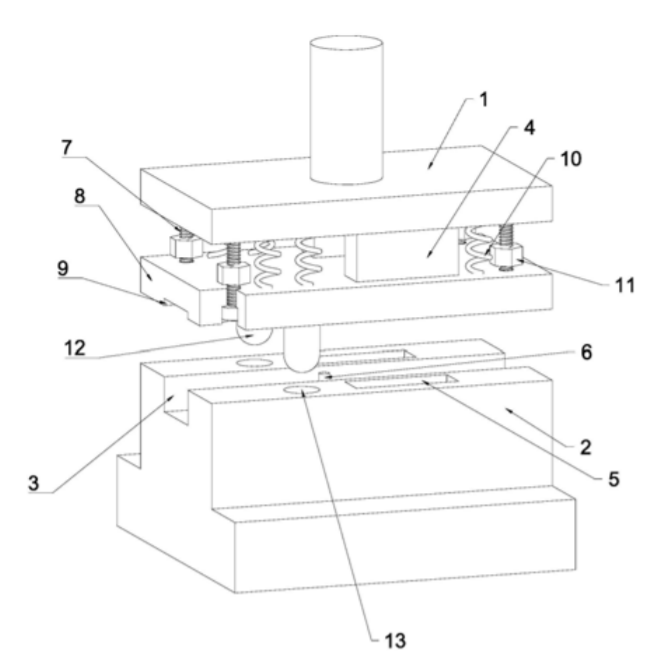

平面变压器飞线切脚器 [实用新型](图1)
