组合式LLC谐振变压器骨架

发布时间:2022/09/20

一种组合式LLC谐振变压器骨架 [实用新型]

摘要: 本实用新型提供了一种组合式LLC谐振变压器骨架。通过包括初架体和次架体,初架体包括初接线部和初绕线部,次架体包括次接线部和次绕线部,初绕线部一端与初接线部固定连接,初绕线部的另一端固设有一卡接片;次绕线部一端与次接线部固定连接,次绕线部的另一端固设有一卡接槽;所述卡接片与卡接槽适配且该卡接片插设入所述卡接槽中,且该卡接片可相对所述卡接槽滑动,本实用新型解决了如何改变线圈之间位置关系的问题,产生了使线圈间距离变为可控式的技术效果。

简介:1.一种组合式LLC谐振变压器骨架,其特征在于:包括初架体(1)和次架体(2),初架体(1)包括初接线部(11)和初绕线部(12),次架体(2)包括次接线部(21)和次绕线部(22);初绕线部(12)一端与初接线部(11)固定连接,初绕线部(12)的另一端固设有一卡接片(3);次绕线部(22)一端与次接线部(21)固定连接,次绕线部(22)的另一端固设有一卡接槽(4);所述卡接片(3)与卡接槽(4)适配且该卡接片(3)插设入所述卡接槽(4)中,且该卡接片(3)可相对所述卡接槽(4)滑动。

背景技术:LLC谐振变压器也称之为LLC谐振转换器,是目前最流行的ledtv的主功率级拓扑,因其更高的开关频率以及频率变化范围较窄的特性,在服务器电源领域得到了广泛的应用,不仅如此,随着近几年的发展,还被应用到了许多其它相关领域,比如通讯设备开关电源、工业电源和最近兴起的电动汽车电源以及充电桩电源等等。

但常规LLC谐振变压器的老式结构设计并不能适应如此众多的应用领域,因而,其它领域在使用前会对LLC谐振变压器进行结构上的再设计,以使其能发挥出谐振特性的前提下与所在领域适配。

LLC谐振变压器的使用原理大致可以理解为通过利用变压器的漏感和激磁电感作为谐振原件,而漏感和激磁电感分别是初级线圈与次级线圈之间的位置关系和线圈的物理特征来决定的,目前如何让LLC谐振变压器能灵活调整这两个决定因素以应用到更多领域,是我们最大的问题,线圈物理特性可通过使用不同材质的线圈来改变,所以如何改变线圈之间的位置关系便是需要解决的首要问题。

内容:针对现有技术中所存在的不足,本实用新型提供了一种组合式LLC谐振变压器骨架,其解决了如何改变线圈之间位置关系的问题。

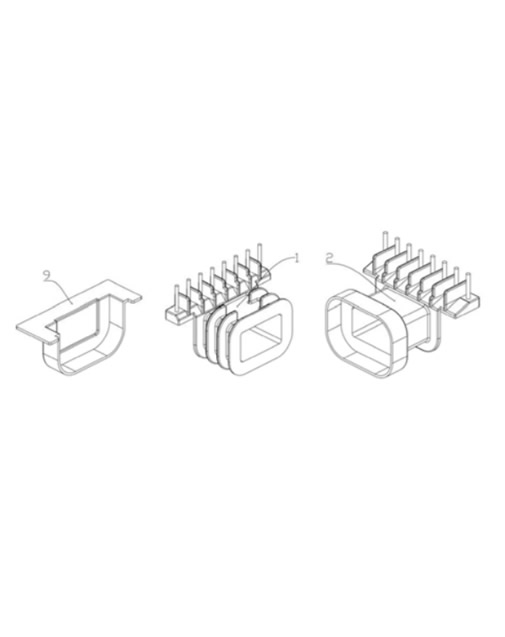

组合式LLC谐振变压器骨架(图1)
