小型变压器铁芯打磨装置

发布时间:2022/09/13

小型变压器铁芯打磨装置 [实用新型]

摘要: 一种小型变压器铁芯打磨装置,包括底座,在底座上设有升降台,升降台上设有电动机,电动机的输出轴设有连接杆,连接杆的端部设有打磨轮,电动机用于带动打磨轮旋转;在打磨轮的上方固定设有打磨平台,在打磨平台的表面设有用于供打磨轮穿过的槽。本实用新型提供一种小型变压器铁芯打磨装置,能够方便、准确的调整打磨的长度,并且打磨过程安全可控,安全性高。

技术领域:本实用新型涉及变压器生产技术领域,特别是一种小型变压器铁芯打磨装置。

背景技术:小型变压器的电感量通过调整E型铁芯中柱的长度来进行调节,现有技术中常用人工进行手工打磨,效率低,耗时长,且安全性差,由于小型变压器铁芯的体积小,在手持的时候不易拿稳,造成打磨到手指,造成伤害;且打磨的长度不易控制。

发明内容:本实用新型所要解决的技术问题是提供一种小型变压器铁芯打磨装置,能够快速、安全、准确的对变压器铁芯中柱进行打磨。

为解决上述技术问题,本实用新型所采用的技术方案是:一种小型变压器铁芯打磨装置,包括底座,在底座上设有升降台,升降台上设有电动机,电动机的输出轴设有连接杆,连接杆的端部设有打磨轮,电动机用于带动打磨轮旋转;

在打磨轮的上方固定设有打磨平台,在打磨平台的表面设有用于供打磨轮穿过的槽。

本实用新型提供一种小型变压器铁芯打磨装置,能够方便、准确的调整打磨的长度,并且打磨过程安全可控,安全性高。

简介: 1.一种小型变压器铁芯打磨装置,其特征在于:包括底座(1),在底座(1)上设有升降台(2),升降台(2)上设有电动机(3),电动机(3)的输出轴设有连接杆(4),连接杆(4)的端部设有打磨轮(5),电动机(3)用于带动打磨轮(5)旋转;在打磨轮的上方固定设有打磨平台(6),在打磨平台(6)的表面设有用于供打磨轮(5)穿过的槽(7)。

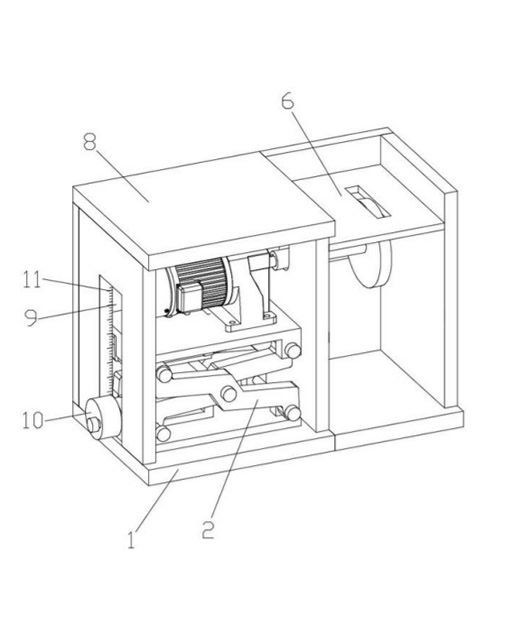

小型变压器铁芯打磨装置(图1)


|
