激光打标机的聚焦辅助装置

发布时间:2022/09/05

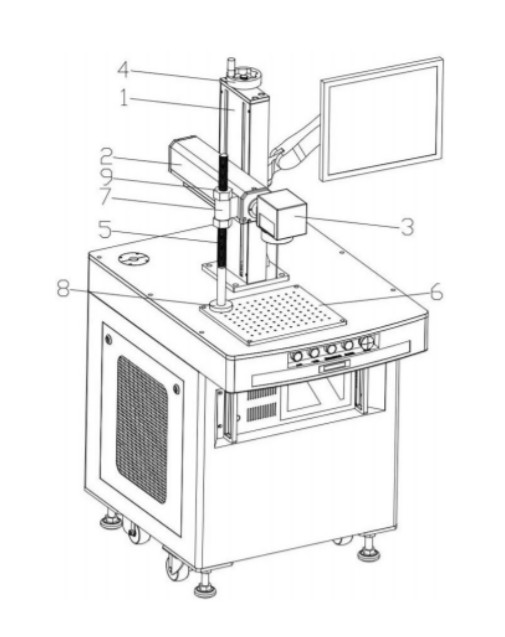

激光打标机的聚焦辅助装置(图1)

摘要: 一种激光打标机的聚焦辅助装置,包括固定架,在固定架上设有升降块,在升降块的端部设有激光发射头,在固定架上还设有用于带动升降块上下移动的手轮,在升降块的一侧连接有限位杆,限位杆位于置物板的上方,竖直设置,限位杆用于限制激光发射头位于聚焦的高度,防止激光发射头继续向下移动。本实用新型提供一种激光打标机的聚焦辅助装置,一次聚焦完成后,后续能够方便准确的对不同高度工件进行聚焦调节,调节精度高,使打标更清晰。

技术领域:本实用新型涉及激光打标技术领域,特别是一种激光打标机的聚焦辅助装置。

背景技术:激光打标已广泛替代印刷、喷涂、粘贴等打标形式,激光打标机在使用之前需要转动手轮,来调节激光打标机的高度,使激光打在工件上的为最亮点,此时的距离为聚焦状态。但不同的工件其厚度不同,在对不同厚度的工件进行打标时需要将激光打标机调节至相应的高度,来满足焦距的要求实现聚焦,目前的焦距调节主要依靠调节激光打标机的高度,然后肉眼观察最亮点的出现,由此来将聚焦点打在工件上。

简介:1.一种激光打标机的聚焦辅助装置,包括固定架(1),在固定架(1)上设有升降块(2),在升降块(2)的端部设有激光发射头(3),在固定架(1)上还设有用于带动升降块(2)上下移动的手轮(4),其特征在于:在升降块(2)的一侧连接有限位杆(5),限位杆(5)位于置物板(6)的上方,竖直设置,限位杆(5)用于限制激光发射头(3)位于聚焦的高度,防止激光发射头(3)继续向下移动。
